Płaski siłownik beztłoczyskowy DLGF receptą na problemy z przestrzenią zabudowy i kosztami



Płaski siłownik beztłoczyskowy DLGF został zaprojektowany pod kątem zmniejszenia przestrzeni zabudowy i obniżenia kosztów z wykorzystaniem wielokrotnie nagradzanych innowacyjnych cech projektowych.


Mimo tego, że Festo ma największą ofertę siłowników beztłoczyskowych, to stale ją poszerza – mowa tu o nowej linii znakomitych siłowników DLGF. Płaski siłownik beztłoczyskowy o oznaczeniu DLGF został zaprojektowany w celu zmniejszenia czasu wymaganego na projektowanie oraz kosztów instalacji w rozwiązaniach, w których priorytetem jest przestrzeń zabudowy.

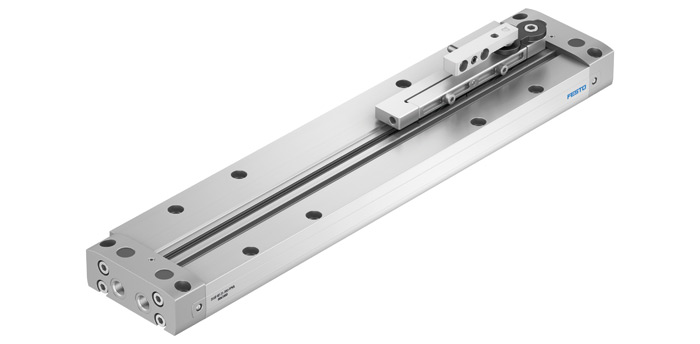

Idealny do niewielkiej przestrzeni zabudowy beztłoczyskowy siłownik pneumatyczny DLGF  z Festo oferuje najbardziej płaski profil dostępny na rynku
Idealny do niewielkiej przestrzeni zabudowy beztłoczyskowy siłownik pneumatyczny DLGF z Festo oferuje najbardziej płaski profil dostępny na rynku


Beztłoczyskowe siłowniki pneumatyczne są zwykle wykorzystywane w zastosowaniach z ograniczoną przestrzenią zabudowy. W siłownikach tego typu zmieniono korpus standardowego siłownika pneumatycznego na wersję płaską, dzięki połączeniu wewnętrznego tłoka bezpośrednio z wózkiem zewnętrznym przez rowek rozciętego profilu. Tłok i wózek przemieszczają się równocześnie, a uszczelnienie rowka zapewnia utrzymanie odpowiedniego ciśnienia powietrza. Na obu końcach siłownika znajdują się pokrywy końcowe oraz układ amortyzacji – siłownik charakteryzuje się bardzo kompaktową konstrukcją.

Płaski siłownik beztłoczyskowy DLGF z Festo został zaprojektowany pod kątem zmniejszenia wymaganej przestrzeni zabudowy i obniżenia kosztów z wykorzystaniem wielokrotnie nagradzanych innowacyjnych cech projektowych. Siłownik ma bardzo niski owalny profil i jest odpowiedni do małych i średnich obciążeń. Siłownik DLGF jest dostępny z średnicami 20, 25, 32 i 40 mm przy długości skoku do 1000 mm. Jest idealnym rozwiązaniem do zastosowań, w których wymagana jest bardzo mała przestrzeń zabudowy, np. pick and place, przenoszenie małych części i manipulowanie drobnymi elementami.

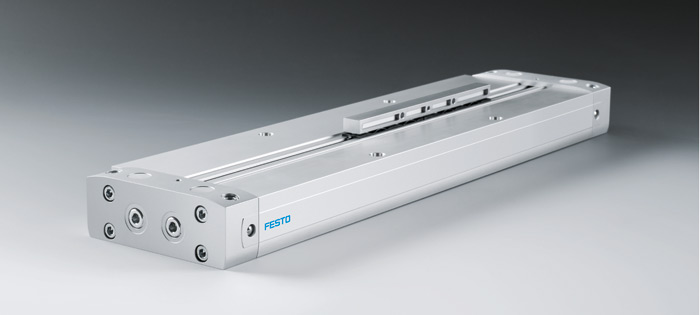

Duże możliwości konfiguracji – beztłoczyskowy siłownik DLGF z Festo ze zintegrowanym mocowaniem oraz przyłączami redukuje czas i koszty związane z projektowaniem oraz zwiększa niezawodność działania
Duże możliwości konfiguracji – beztłoczyskowy siłownik DLGF z Festo ze zintegrowanym mocowaniem oraz przyłączami redukuje czas i koszty związane z projektowaniem oraz zwiększa niezawodność działania


Projektując siłownik beztłoczyskowy DLGF, Festo starało się opracować rozwiązanie o wysokiej wydajności w bardzo konkurencyjnej cenie. Samonastawna amortyzacja PPS w siłowniku DLGF zapewnia optymalną amortyzację niezależnie od wartości przemieszanej masy. Oszczędza to czas instalacji, zwiększa niezawodność procesów, eliminując przy tym nadmierne drgania i wibracje, które mogłyby wpływać negatywnie na wydajność urządzenia i niezawodność produktu, a także generować niepotrzebny hałas. Nowa technika uszczelnień redukuje przecieki powietrza, zapewniając niższe koszty eksploatacji i większą żywotność.

Siłownik DLGF oszczędza wiele czasu projektantom. Duże możliwości konfiguracji i szeroki wybór pozycji przyłączy zasilających umożliwiają optymalne doprowadzenie przewodów do siłownika, zwiększając tym samym elastyczność montażu w niewielkich przestrzeniach zabudowy. Możliwość doboru rodzaju amortyzacji lub zamontowania w dowolnej chwili w razie potrzeby. W przypadku siłownika DLGF jako część systemu, a nie pojedynczego komponentu, Festo udało się wyeliminować potrzebę zastosowania bloków przyłączeniowych i adapterów, eliminując tym samym czas i koszty na projektowanie i dobór dodatkowych komponentów.

Zamiast tego wózek ma w górnej części interfejs dla precyzyjnych pneumatycznych jednostek mini, np. nowego rozwiązania Festo DGST w połączeniu X-Z, lub dla maksymalnie trzech siłowników kompaktowych po stronie bocznej. Zintegrowane interfejsy nie tylko redukują czas i koszty związane z projektowaniem, ale także zwiększają dokładność i powtarzalność podczas pracy oraz eliminują masę i obciążenie związane z dodatkowymi płytami mocującymi, co może zwiększać zużycie i zmniejszać żywotność.

Połączenie dwóch jednostek DLGF jest bardzo proste: wystarczy połączyć oba siłowniki, aby zbudować chwytak o długim skoku lub zastosować dwa siłowniki o różnym skoku w aplikacjach pozycjonowania z położeniem pośrednim, np. ruch z trzema położeniami.

Projektanci i konstruktorzy maszyn mogą w szybki sposób dobrać najlepszą opcję siłownika DLGF do swojego rozwiązania – wystarczy wprowadzić tylko cztery parametry do konfiguratora produktów Festo. W magazynie dostępna jest szeroka gama standardowych wersji, co znacznie skraca czas dostawy.n

Więcej informacji oraz dane techniczne można znaleźć na stronie: www.festo.pl


FESTO Sp. z o.o.
ul. Mszczonowska 7
05-090 Raszyn
tel. 22-711 41 00
fax 22-711 41 02
e-mail: festo_poland@festo.com
www.festo.pl
