Sztuka kinetyczna spotyka się ze spiralnym prowadnikiem kablowym


Kompaktowy system zarządzania przewodami e-spool firmy igus zapewnia bezpieczne i niezawodne prowadzenie nawet przy złożonych warunkach w kinetycznym dziele sztuki


Bardzo złożony system przewodów sterowania, audio oraz zasilania na wysokości czterech metrów – to wyzwania dla dzieła sztuki. Rozwiązanie: e-spool z kompaktowym twisterband firmy igus zapewnia niezawodne doprowadzanie przewodów w ograniczonej przestrzeni nawet przy najtrudniejszych warunkach. Szybki w montażu, łatwy w utrzymaniu oraz obsłudze.


Rzeźba kinetyczna składająca się ze 168 indywidualnie ustawianych metalowych kulek, zawieszonych nad elementem wodnym w holu hotelu na Tajwanie. Pod przykryciem delikatnego i pełnego gracji działa sztuki znajduje się skomplikowana technologia. Kurt Hüttinger Sp. z o.o., firma zajmująca się konstruowaniem targów handlowych, stanęła przed następującym wyzwaniem: system miał być łatwo dostępny, pomimo instalacji w niedostępnym, metrowym, podwieszanym suficie, na wysokości czterech metrów nad ziemią. Wymagana była szybka instalacja, ponieważ dzieło sztuki musiało być gotowe przed oficjalnym otwarciem. Podnośnik przewodów, który może pomieścić jednostkę techniczną na stałe, został już zamontowany w powłoce strukturalnej budynku. By umożliwić ruch kulek zgodny z muzyką, potrzebny był bardzo złożony system zarządzania dla przewodów sterujących, audio oraz zasilania. Miał być niezawodny, dyskretny i – co najważniejsze – szybki w montażu.

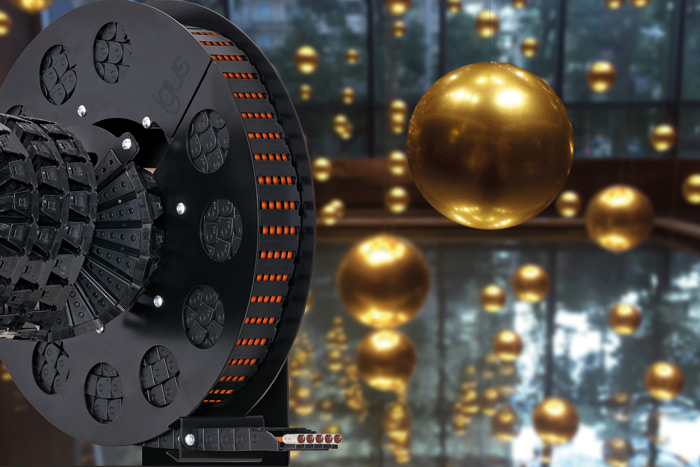

Prowadnik igus e-spool: praktyczny system bębnów przewodowych
Stephan Hessberger, kierownik konstrukcji technicznej w Kurt Hüttinger Sp. z o.o., wyjaśnia:

– W przypadku naszego problemu z przewodami znaleźliśmy idealne rozwiązanie w postaci igus e-spool.

Ten e-prowadnik jest odpowiedni do dostarczania energii w ograniczonej przestrzeni oraz jest nawijany na bęben. Zintegrowane sprężyny odciągowe zapewniają stałą długość i napięcie systemu prowadzenia przewodów przez cały czas. W pozycji wyjściowej e-prowadnik jest całkowicie zwinięty, aby zaoszczędzić miejsce. Kompaktowy twisterband łączy wałek z końcowym blokiem wału, który służy jako interfejs dla przymocowanych przewodów. Kołowrotek wypełniony przewodami, zamontowany na urządzeniu i przetestowany z wyprzedzeniem.

– To był jedyny sposób, aby dzieło sztuki, wykonane i zmontowane w Niemczech, mogło przelecieć poł świata i być zmontowane szybko – mówi entuzjastycznie Stephan Hessberger.

Do montażu kompletne urządzenie, w tym e-spool, zostało umieszczone na kółkach wspierających, przymocowane i uniesione ręcznie. Luźny koniec e-spool został następnie zamontowany na ukrytym suficie i podłączony. Możliwe było kontynuowanie prac montażowych oraz wprawienie dzieła sztuki w ruch.

Zobacz rzeźbę kinetyczną w akcji tutaj:
https://www.youtube.com/watch?v=4g5OoNQ9lGY

Możesz obejrzeć „wykonanie” rzeźby tutaj:
https://www.youtube.com/watch?v=Dm-1_x408sYn


igus Sp. z o.o.
ul. Działkowa 121 C
02-234 Warszawa
tel. 666 842 679
fax 22-863 61 69
e-mail: info@igus.pl
www.igus.pl
