Technika liniowa w ofercie firmy Multiprojekt
Tomasz Witek



Oferta firmy Multiprojekt skierowana jest do szerokiego grona odbiorców: zarówno biur projektowych, producentów różnego rodzaju aplikacji, maszyn i urządzeń, jak również do służb utrzymania ruchu oraz firm integratorskich z branży automatyki i nie tylko.


Oprócz komponentów sterowania, wizualizacji czy napędów, oferujemy szeroki wachlarz elementów techniki liniowej, takich jak: prowadnice liniowe, prowadnice wałeczkowe, śruby kulowe, bloki łożyskujące, moduły liniowe, listwy i koła zębate oraz serwosiłowniki liniowe.

Od początku istnienia firmy staramy się tak komponować ofertę produktową, aby Klient mógł zaopatrywać się w interesujące go produkty w jednej firmie, co powoduje znaczne oszczędności i skraca czas dostawy towaru.

Jako jedna z nielicznych firm oferujących technikę liniową posiadamy własny magazyn w Polsce, przez co jesteśmy w stanie dostarczyć większość oferowanych produktów w bardzo krótkim czasie i w atrakcyjnej cenie. Towar przygotowujemy na magazynie bezpłatnie według wymagań Klienta. Oferujemy m.in. montaż uszczelnień w wózkach czy niestandardowe przygotowanie szyn. Brak opłaty logistycznej dodatkowo obniża koszt zakupu w porównaniu z podobnymi firmami z branży. Zamówiony towar wysyłamy sprawdzonymi firmami kurierskimi, Klient ma również możliwość osobistego odbioru w magazynie lub w naszych biurach handlowych w całej Polsce.

Wykorzystujemy nowoczesne maszyny, które także przyczyniają się do skrócenia czasu realizacji zamówienia.


Łożyska liniowe i wałki
Prowadnice wałeczkowe (fot. 1) to jedne z najprostszych i najbardziej ekonomicznych rozwiązań w technice przemieszczeń. W ich skład wchodzą łożyska liniowe z kołnierzem (okrągłym lub kwadratowym), bez kołnierza, łożyska w obudowach, wałki stalowe z podporą i bez oraz wsporniki końcowe wałków. Łożyska i obudowy mogą być otwarte, zamknięte, regulowane i przedłużane. Wałki posiadamy w klasie g6 i docinamy je na wymiar określony przez Klienta. Dostępne są modele łożysk i wałków o średnicach od 6 mm do 60 mm.

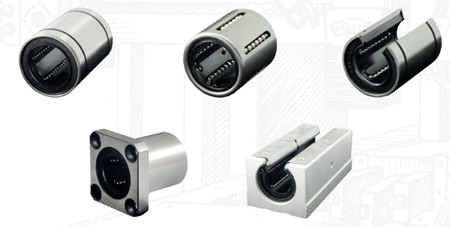

Fot. 1. Łożyska liniowe w ofercie Multiprojekt
Fot. 1. Łożyska liniowe w ofercie Multiprojekt



Prowadnice liniowe
Prowadnice liniowe z szyną profilową firmy Hiwin (fot. 2), których jesteśmy czołowym dostawcą w Polsce, umożliwiają liniowe przemieszczenie za pomocą kulek lub wałeczków (dedykowane do bardzo dużych obciążeń). Dzięki zastosowaniu kulek między szyną a wózkiem można osiągnąć nad wyraz precyzyjny ruch liniowy. W porównaniu z konwencjonalną prowadnicą ślizgową, współczynnik tarcia jest pięćdziesięciokrotnie mniejszy. Dzięki wymuszonemu prowadzeniu wózka na szynie prowadnice z szyną profilową mogą przenieść obciążenie zarówno w pionie, jak i w poziomie.

Prowadnice liniowe oferujemy jako modele wymienialne, kompletowane w naszym magazynie, jak również modele niewymienialne, dopasowywane według wymagań Klienta w magazynie producenta. Modele wymienialne możemy dostarczyć Klientowi osobno (wózki, uszczelnienia, szyny itp.) lub jako kompletne zestawy – na przykład wózki z zainstalowanymi uszczelnieniami nałożone na szynę, gotowe do bezpośredniego montażu. Modele niewymienialne są specjalnie przygotowywane i dobierane do siebie. Polecane są do aplikacji, w których wymagana jest duża dokładność, na przykład w precyzyjnych centrach obróbczych.

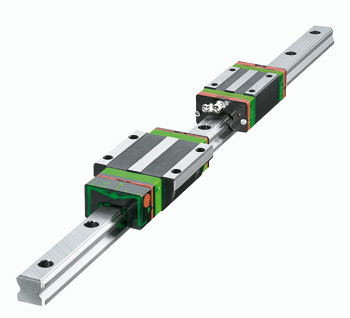

Fot. 2. Prowadnica liniowa firmy Hiwin
Fot. 2. Prowadnica liniowa firmy Hiwin



Prowadnice oferowane są w różnych klasach dokładności i z różnym napięciem wstępnym w wózkach. Dostępne modele 7, 9, 12 i 15 mm to prowadnice miniaturowe, natomiast od wymiaru 15 do 65 mm to prowadnice standardowe. Można je stosować z powodzeniem jako zamienniki (szyna z wózkiem) innych producentów, ponieważ prowadnice Hiwin wykonane są według standardów światowych. Do bardzo niekorzystnych warunków środowiskowych zalecamy prowadnice powlekane specjalnymi powłokami, z których żadna nie zawiera chromu 6. Oferowane są powłoki od miękkiej, wnikającej w materiał podstawy, do powłoki o dużej twardości, która nie ma wpływu na nośność ani trwałość prowadnicy. Prowadnice z powłokami ochronnymi przygotowywane są przez producenta.

Oprócz najbardziej popularnej i uniwersalnej serii prowadnic HG oferujemy serię EG. Jest ona optymalna do zastosowania w miejscach o niewielkiej przestrzeni montażowej ze względu na swoją niewielką wysokość konstrukcyjną. Zbliżona rozmiarowo do serii EG jest seria QE. Modele wózków serii QE posiadają technologię SynchMotionTM, charakteryzującą się zastosowaniem specjalnego koszyczka na kulki. Dzięki kontrolowanemu ruchowi kulek w zdefiniowanych odstępach cechują się one lepszymi właściwościami jezdnymi, wyższymi dopuszczalnymi prędkościami przesuwu, dłuższymi okresami smarowania i ograniczonym hałasem pracy.

Do aplikacji wymagających bardzo wysokich parametrów nośnych i wysokiej precyzji oferujemy prowadnice serii RG, gdzie jako elementy toczne stosowane są wałeczki zamiast kulek. Seria RG oferuje nadzwyczaj dużą sztywność i bardzo wysoką nośność. W jej konstrukcji zastosowano kąt 45° kontaktu kulek z bieżniami. Liniowa powierzchnia styku w znaczący sposób redukuje odkształcenia występujące wskutek pojawiających się obciążeń i tym samym zapewnia dużą sztywność i nośność we wszystkich czterech kierunkach obciążenia.

W ofercie posiadamy również prowadnice serii WE (fot. 3), które dzięki dużej szerokości szyny i niewielkiej wysokości konstrukcyjnej umożliwiają uzyskanie kompaktowej konstrukcji i wysokiej obciążalności momentowej. Dodatkowo wózki w tej serii są szersze o ok. 50% niż standardowe typy. Tym samym duża powierzchnia montażowa wózka jezdnego pomaga w przenoszeniu większych obciążeń.

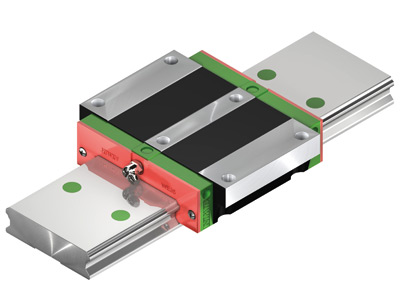

Fot. 3. Prowadnica liniowa firmy Hiwin serii WE
Fot. 3. Prowadnica liniowa firmy Hiwin serii WE



Do większości wózków prowadnic liniowych dostępne są różnego rodzaju akcesoria, takie jak: uszczelki (ZZ, DD, KK, SW czy SWX), smarowniczki, kalamitki i szybkozłączki.


Śruby kulowe
Oferujemy również śruby kulowe walcowane, określane też inaczej jako rolowane, dostępne z naszego magazynu w Polsce, oraz śruby wiórkowane (łuszczone), które możemy dostarczyć do Klienta w czasie 2–3 tygodni (fot. 4). Napędy kulowe wiórkowane jakościowo stanowią stopień pośredni pomiędzy śrubami rolowanymi i szlifowanymi. Nakrętki mogą być kołnierzowe, cylindryczne, pojedyncze lub podwójne. Dostępne średnice śrub, jakie posiadamy na magazynie, to od 16 mm do 40 mm z nakrętkami. Śruby docinamy na żądany wymiar, podany przez Klienta. Możemy dopasować napięcie wstępne nakrętki do danej śruby (w popularnych modelach) poprzez odpowiednie dobranie średnicy kulek. Nakrętki i śruby możemy wysłać osobno lub z nakrętką nałożoną na śrubę. Dodatkowym naszym atutem jest możliwość obróbki mechanicznej śruby pod bloki łożyskujące, według standardowego rysunku producenta lub indywidualnego rysunku przesłanego przez Klienta. Zamawiający taką śrubę otrzymuje gotowy produkt, który od razu instaluje w maszynie, co skraca czas wymiany śruby i pozwala obniżać koszty (towar i obróbka od jednego dostawcy). Na życzenie Klienta wykonujemy również dodatkowe elementy montażowe, łączące kołnierz nakrętki z innymi elementami konstrukcyjnymi maszyny.

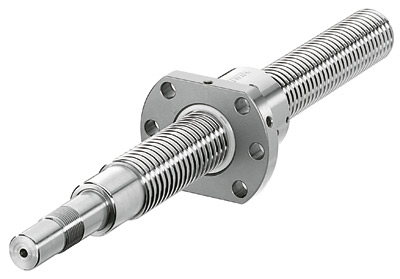

Fot. 4. Śruba kulowa firmy Hiwin o średnicy 32 i skoku 5
Fot. 4. Śruba kulowa firmy Hiwin o średnicy 32 i skoku 5



Aby kompleksowo obsłużyć zgłaszającego się do nas Klienta, do naszych śrub kulowych oferujemy również bloki łożyskujące i obudowy nakrętek (fot. 5). Modele bloków posiadają różne kształty oraz sposób montażu i oferowane są w rozmiarach od 6 do 25. Pozostałe, rzadko wykorzystywane, sprowadzamy na życzenie Klienta.

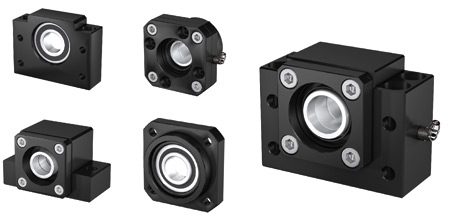

Fot 5. Bloki łożyskujące w ofercie Multiprojektu
Fot 5. Bloki łożyskujące w ofercie Multiprojektu



Moduły liniowe
Do skomplikowanych i wymagających aplikacji proponujemy całe systemy pozycjonujące firmy Hiwin, w tym moduły liniowe, na przykład z serii KK. Umożliwiają one precyzyjne i szybkie pozycjonowanie pod względem miejscowym i czasowym (fot. 6). Ich zaletą jest zwarta budowa, możliwość montażu w pozycji pionowej i poziomej oraz możliwość niemal dowolnego łączenia w systemy wieloosiowe. Na życzenie Klienta możemy wyposażyć takie moduły w dodatkowe akcesoria, takie jak: listwy czujnikowe z czujnikami, osłony stalowe lub mieszkowe, napędy krokowe lub serwo wraz z kołnierzami łączącymi, w wykonaniu standardowym, jak również wykonywanymi na zamówienie. Moduły liniowe oferujemy w wersji stalowej lub aluminiowej. Mogą być otwarte lub zamknięte, zabezpieczone osłoną aluminiową lub harmonijkową. Napęd może być zrealizowany przy pomocy śruby kulowej (np. moduły serii KK, KAS) lub paska zębatego (seria KP_B). Popularne serie modułów, takie jak seria KK, są zamienne z większością modułów liniowych innych producentów. Zastosowanie takich modułów znacznie skraca czas modernizacji maszyny, jak również podnosi poziom pracy urządzenia.

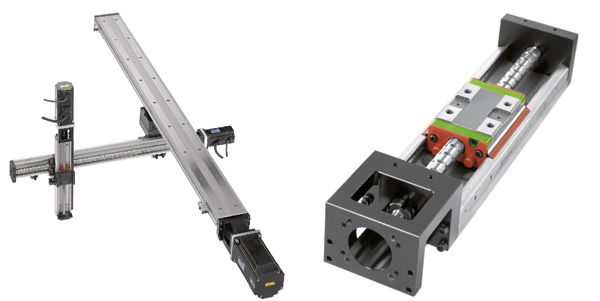

Fot. 6. Moduły liniowe firmy Hiwin serii KK
Fot. 6. Moduły liniowe firmy Hiwin serii KK



W niektórych rozwiązaniach, gdzie z różnych przyczyn nie można zastosować gotowych (katalogowych) modułów liniowych – na przykład: niestandardowe mocowania, ograniczona przestrzeń, duże zapylenie itp. – oferujemy moduły specjalne, projektowane pod konkretną aplikację (fot. 7). Cały proces tworzenia modułu obejmuje zaprojektowanie, wykonanie, wyposażenie, testowanie i dostarczenie wraz z dokumentacją do Klienta gotowego modułu. Niewątpliwą zaletą tak zaprojektowanego modułu jest możliwość wymiany elementów, które najczęściej ulegają zużyciu, jak na przykład śruba kulowa, prowadnice liniowe i bloki łożyskujące. Przekłada się to na znaczne oszczędności finansowe, ponieważ cały korpus pozostaje ten sam, natomiast wymieniane są tylko elementy eksploatacyjne.


Fot. 7. Moduł liniowy produkcji Multiprojekt
Fot. 7. Moduł liniowy produkcji Multiprojekt



Listwy i koła zębate
Rozszerzając ofertę techniki liniowej, wprowadziliśmy do niej precyzyjne listwy i koła zębate (fot. 8). Listwy zębate stosowane są w maszynach, w których występują bardzo duże obciążenia bezpośrednie, jak również dystans przemieszczenia nie pozwala na zastosowanie śruby kulowej. Koła i listwy zębate dostępne są w kilku klasach dokładności: 6, 8, 10 (listwy) i 6, 7, 8 (koła). Elementy wykonane są ze stali wysokiej jakości (C45 lub 42CrMo4) i dostępne w dwóch wariantach: profil standardowy (czworokątny) lub okrągły. Uzębienie może być proste lub skośne, a powierzchnie zębów mogą być ulepszone cieplnie i frezowane, hartowane i frezowane lub hartowane i szlifowane. Dostępne długości listew to 500 lub 1000 mm.

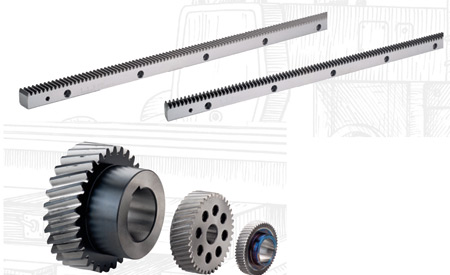

Fot. 8.  Precyzyjne listwy i koła zębate
Fot. 8. Precyzyjne listwy i koła zębate



Serwosilniki elektryczne
Do aplikacji wymagających dynamicznych, dokładnych i powtarzalnych ruchów polecamy serwosilniki liniowe firmy LinMot. Stanowią one dużą konkurencję dla wszelkiego rodzaju napędów pneumatycznych, a w niektórych aplikacjach nawet dla klasycznych serwonapędów (fot. 9). Prosta budowa, zaawansowana technologia i umiarkowany koszt to najważniejsze atuty, które dla Odbiorcy mogą okazać się znaczące przy wyborze tego typu napędu. W coraz większej liczbie aplikacji silniki liniowe z powodzeniem zastępują konwencjonalne cylindry pneumatyczne. Wynika to z kilku ważnych czynników, takich jak: niska sprawność energetyczna pneumatyki, ograniczone możliwości kontroli, wysoki koszt konserwacji i serwisowania oraz duży koszt przekonfigurowania. Nie bez znaczenia jest również fakt, że sprężone powietrze jest jedną z najdroższych form energii. Najnowsze badania, między innymi analiza współczynnika TCO (Total Cost of Ownership), wskazują na wysoki potencjał oszczędnościowy przy zastąpieniu napędów pneumatycznych silnikami liniowymi, nawet w przypadku prostych aplikacji, takich jak „punkt do punktu”. Należy mieć również na uwadze, że zastosowanie silników liniowych znacząco wpływa na zmniejszenie emisji CO2.

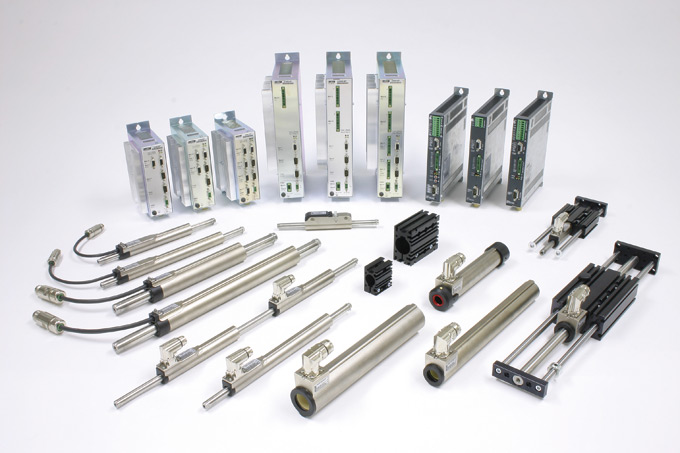

Fot. 9. Produkty firmy LinMot w ofercie Multiprojekt
Fot. 9. Produkty firmy LinMot w ofercie Multiprojekt



Silnik linowy składa się z cylindra oraz tłoka, w którym zatopione są neodymowe magnesy. Występują tu dwa rodzaje pracy: poruszający się tłok w nieruchomym cylindrze lub nieruchomy tłok z przemieszczającym się cylindrem. Do aplikacji, w których wymagana jest bardzo duża sztywność i dynamika, stosowane są silniki z dodatkowymi wałkami lub prowadnicami. Silniki LinMot charakteryzują się zwartą budową, swobodnie programowalnymi profilami ruchu, wbudowanym czujnikiem pozycji i pomiaru temperatury. Komunikacja z driverami, w zależności od modelu, może odbywać się za pomocą najbardziej popularnych protokołów, takich jak: ProfiNet, ProfiBus, DeviceNet, CANopen, Ethernet Powerlink, EtherCAT, Sercos itp. Zakres pracy (skok) to od 10 mm do 1380 mm, z siłą nominalną od 9 N do 354 N. Przyspieszenie szczytowe, jakie osiągają serwosilniki liniowe, wynosi 500 m/s2, przy prędkości szczytowej 6,9 m/s.

W aplikacjach, w których ograniczona jest przestrzeń, można zastosować silniki kompaktowe w zwartej obudowie, gdzie zaimplementowano zintegrowany kołnierz mocujący oraz skrócono forcer (tłok). Opcjonalnie występuje również silnik ze zintegrowanym napędem – jest to seria PS01.

Do aplikacji w rozlewniach proponujemy silniki liniowo-obrotowe serii PR01, gdzie ruch obrotowy i liniowy są niezależne od siebie. Parametry tego typu napędów to: skok 80–300 mm, siła nominalna 51–354 N, powtarzalność 0,05/0,01 mm.

Serwosilniki liniowe LinMot oferowane są w wersji standardowej oraz specjalnej (ze stali nierdzewnej), z klasą szczelności IP69K oraz do stref EX, gdzie zastosowano spawaną, zmywalną obudowę bez zewnętrznych uszczelek. Zakres sił nominalnych wynosi od 24 N do 360 N, a dostępne skoki (zakres ruchu) mieszczą się w granicach od 75 mm do 980 mm. Ciekawym rozwiązaniem, jakie oferuje LinMot, jest możliwość instalacji kilku cylindrów na jednym tłoku. Taką opcję oferuje m.in. model P01-37Sx...-HP. Każdy z cylindrów może pracować niezależnie.

Dopełnieniem oferty serwosilników są silniki krokowe i serwonapędy. Do nich również oferujemy precyzyjne przekładnie planetarne proste lub kątowe, jedno- lub dwustopniowe.

W celu zapewnienia kompleksowych rozwiązań dla naszych Klientów ściśle współpracujemy ze sprawdzonymi firmami integratorskimi. Firmy te pomagają Klientowi na różnych etapach realizacji jego projektu: od wstępnego doboru sprzętu do kompleksowej realizacji aplikacji wraz z uruchomieniem i serwisem.

Dogodne lokalizacje naszych biur techniczno-handlowych w największych miastach Polski (Kraków, Warszawa, Poznań i Trójmiasto) powodują, że Klient może przyjechać i zobaczyć produkt, który go interesuje, porozmawiać w kwestiach technicznych z doradcą bądź też odebrać osobiście zamówiony towar.

Mając na uwadze fakt, że bogata oferta produktów nie wystarczy, zapewniamy również doradztwo techniczne w zakresie sprzedawanych produktów oraz kompleksową obsługę od momentu szkolenia personelu, poprzez pomoc w odpowiednim doborze sprzętu, dostawy podzespołów z naszego magazynu, aż po wsparcie techniczne przy uruchomieniu.

Oferując dany produkt – niezależnie od tego, czy jest to sterownik ruchu, panel czy sterownik PLC – zapewniamy wsparcie techniczne w trakcie trwania oraz po okresie gwarancyjnym. Klient nawiązujący współpracę z naszą firmą ma pewność, że w przypadku jakichkolwiek problemów (zwłaszcza w początkowej fazie realizacji projektu czy po okresie gwarancyjnym) nie zostanie z nimi sam. Nie bez znaczenia jest również fakt, że istnieje możliwość bezpłatnego wypożyczenia sprzętu w celach testowych. Daje to zainteresowanemu naszą ofertą poczucie wygody – może osobiście przetestować nasz produkt w swojej aplikacji, a dopiero później go zamówić. Dodatkowym atutem jest możliwość szybkiej i bezpłatnej wymiany urządzenia w przypadku, gdy niemożliwe jest zatrzymanie maszyny czy linii produkcyjnej na okres naprawy.

Produkty z naszej oferty objęte są atrakcyjnymi okresami gwarancyjnymi – przykładowo na sterowniki PLC Fatek serii FBs udzielamy 48 miesięcy gwarancji door-to-door.

Prowadzimy również bezpłatne szkolenia z programowania oferowanych przez nasz produktów. Obecnie są to szkolenia z zakresu obsługi: sterowników PLC Fatek, paneli operatorskich HMI Weintek, serwonapędów Estun i ABB. Oprócz wspomnianych szkoleń podstawowych przeprowadzamy wiele szkoleń specjalnych, z wykorzystaniem środków unijnych dla szkół, w ramach projektu „Szkoła zawodowa szkołą pozytywnego wyboru”. Są to szkolenia CAD/CAM/CNC, z programowania sterowników PLC i paneli HMI, falowników i serwonapędów oraz z automatyki budynkowej.

Zapraszamy na naszą stronę internetową www.multiprojekt.pl oraz do sprawdzenia naszych aplikacji mobilnych – www.multiprojekt.pl/aplikacja.


Autor: Tomasz Witek – doradca techniczno-handlowy firmy Multiprojekt
